КЛКТ — конусно-променева комп’ютерна томографія — дає тривимірне зображення зубів, щелеп, кісткової тканини та суміжних анатомічних структур. На відміну від панорамної або прицільної рентгенографії, лікар може аналізувати ділянку в аксіальній, сагітальній і корональній площинах без накладання структур.
Водночас КЛКТ не має бути стандартним дослідженням для кожного пацієнта. 3D-діагностику призначають тоді, коли отримана інформація може змінити діагноз, план лікування або тактику хірургічного втручання.
Чим КЛКТ відрізняється від звичайного рентгену
Прицільний знімок і ортопантомограма формують двовимірне зображення тривимірної анатомії. Через це можливі:
- накладання сусідніх структур;
- геометричні спотворення;
- складність визначення щічно-язикового положення;
- недостатня візуалізація окремих коренів;
- обмежена оцінка ширини кістки.
Конусно-променева томографія створює об’ємний набір даних із можливістю побудови зрізів потрібної товщини й орієнтації. Це особливо важливо, коли клінічне рішення залежить не лише від висоти, а й від ширини, форми та просторового розташування анатомічних структур.
Основні показання до КЛКТ
Імплантологія
Перед встановленням імплантата КЛКТ дозволяє оцінити:
- висоту альвеолярної кістки;
- ширину гребеня;
- форму кісткового контуру;
- положення нижньощелепного каналу;
- ментальний отвір;
- дно верхньощелепної пазухи;
- септи та іншу анатомію синуса;
- можливі патологічні зміни.
Тривимірні дані використовують для вибору довжини та діаметра імплантата, планування його позиції й оцінки необхідності кісткової пластики або синус-ліфтингу.
При роботі з навігаційною хірургією КЛКТ також є джерелом DICOM-даних для цифрового планування.
Ендодонтія
КЛКТ доцільна у складних випадках, коли двовимірної діагностики недостатньо.
Зокрема, 3D-дослідження допомагає при:
- підозрі на додаткові канали;
- складній морфології коренів;
- повторному ендодонтичному лікуванні;
- резорбції;
- перфорації;
- підозрі на вертикальну тріщину кореня;
- незрозумілій періапікальній патології;
- плануванні апікальної хірургії;
- локалізації фрагмента інструмента.
Для локальної ендодонтичної діагностики особливо важливими є мале поле огляду та висока просторова роздільна здатність.
Хірургічна стоматологія
КЛКТ застосовують перед складним видаленням зубів, зокрема ретинованих третіх молярів.
Лікар може визначити:
- положення коренів відносно нижньощелепного каналу;
- форму й кількість коренів;
- напрямок ретенованого зуба;
- товщину навколишньої кістки;
- положення сусідніх зубів.
Така інформація допомагає спланувати доступ і оцінити потенційні хірургічні ризики.

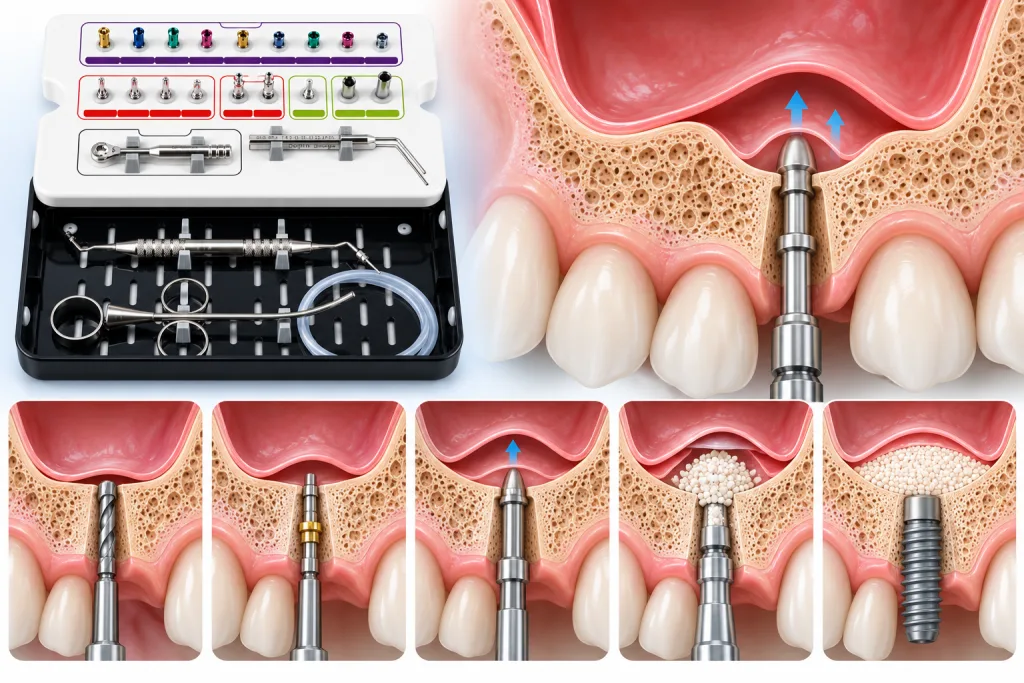

Синус-ліфтинг і кісткова пластика
При плануванні синус-ліфтингу оцінюють залишкову висоту кістки, ширину пазухи, септи, товщину слизової та розташування судинних структур.
Перед кістковою аугментацією КЛКТ допомагає визначити реальний обсяг дефекту та підібрати метод реконструкції.
Ортодонтія
3D-діагностика може бути корисною при:
- ретенованих зубах;
- атиповому положенні іклів;
- резорбції коренів;
- складних краніофаціальних аномаліях;
- плануванні ортодонтично-хірургічного лікування.
Проте для стандартного ортодонтичного випадку великий КЛКТ-скан не повинен призначатися автоматично.
Що таке FOV
FOV, або Field of View, — це поле огляду, тобто об’єм анатомічної ділянки, який потрапляє у сканування.
Вибір FOV є одним із найважливіших параметрів КЛКТ. Загальний принцип простий: поле повинно бути настільки малим, наскільки це дозволяє конкретне клінічне завдання.
Малий FOV
Підходить для:
- одного зуба;
- ендодонтичної діагностики;
- локальної періапікальної патології;
- окремого імплантата;
- локалізації резорбції або перфорації.
Перевага — можливість отримати високу деталізацію при обмеженій зоні опромінення.
Середній FOV
Використовується для:
- сегмента щелепи;
- кількох імплантатів;
- частини зубного ряду;
- локальної хірургії;
- оцінки верхньощелепної пазухи.
Великий FOV
Потрібен, коли необхідно побачити:
- обидві щелепи;
- повний зубний ряд;
- значну частину лицевого скелета;
- СНЩС;
- ортодонтичні та щелепно-лицеві структури.
Чим більший FOV, тим більший обсяг тканин включається у дослідження. Тому використовувати максимальне поле огляду для локального ендодонтичного випадку недоцільно.
FOV і роздільна здатність
Для клінічної цінності КЛКТ важливий не тільки розмір поля, але й розмір вокселя.
Воксель — найменший тривимірний елемент зображення. Менший воксель дозволяє відтворювати дрібніші анатомічні деталі, але зазвичай вимагає відповідних параметрів експозиції та створює більший масив даних.
Висока роздільна здатність особливо важлива:
- в ендодонтії;
- при оцінці тонких кортикальних пластинок;
- при пошуку додаткових каналів;
- для локальної оцінки коренів;
- при підозрі на резорбтивний процес.
Для великого імплантологічного або ортодонтичного сканування максимальна доступна роздільна здатність потрібна не завжди.
Доза КЛКТ: від чого вона залежить
Доза опромінення не є однаковою для всіх КЛКТ-досліджень. На неї впливають:
- розмір FOV;
- режим сканування;
- напруга і сила струму;
- час експозиції;
- кут обертання;
- роздільна здатність;
- конструкція конкретного томографа;
- програми зниження дози.
Тому некоректно говорити про одну фіксовану дозу КЛКТ.
Наприклад, для Veraview X800 виробник наводить різні значення залежно від режиму та поля: для FOV 40 × 40 мм у режимі 180° ефективна доза становить від 16 до 28 мкЗв залежно від зони, тоді як для зубної дуги 100 × 80 мм зазначено 77 мкЗв. Для великої щелепно-лицевої області 150 × 140 мм у відповідному режимі показник може бути значно вищим.
Саме тому вибір поля сканування має бути пов’язаний із конкретним діагностичним завданням.
Принцип ALARA у стоматологічній КЛКТ
Під час рентгенологічної діагностики застосовують принцип оптимізації дози: дослідження має забезпечувати достатню діагностичну інформацію при мінімально необхідному опроміненні.
У практиці це означає:
- Не призначати КЛКТ без клінічного обґрунтування.
- Обирати мінімальний достатній FOV.
- Не використовувати максимальну роздільну здатність без потреби.
- Застосовувати низькодозові режими, якщо вони забезпечують потрібну діагностичну якість.
- Особливо ретельно оптимізувати параметри для дітей.
Сучасний стоматологічний томограф повинен давати лікарю можливість адаптувати параметри сканування до клінічного завдання, а не використовувати один режим для всіх пацієнтів.
Коли достатньо 2D-діагностики
КЛКТ не замінює прицільний знімок або ортопантомограму у всіх випадках.
2D-дослідження часто достатньо:
- для первинної оцінки стандартної каріозної патології;
- для контролю простого ендодонтичного лікування;
- для загальної оцінки зубного ряду;
- коли необхідна інформація добре візуалізується у двовимірній проєкції.
Перехід до КЛКТ виправданий, якщо двовимірний знімок не відповідає на клінічно значуще питання.
Артефакти на КЛКТ
Наявність металевих конструкцій може погіршувати якість 3D-зображення. Імплантати, металеві штифти, коронки та ортодонтичні елементи спричиняють артефакти у вигляді смуг і зон затемнення.
Це особливо важливо в ендодонтії, коли потрібно оцінити корінь зуба з металевою вкладкою або конструкцією.
Для зменшення впливу артефактів важливі:
- правильне позиціонування;
- оптимальний FOV;
- алгоритми корекції;
- відповідні параметри експозиції;
- достатня якість первинних даних.
Veraview X800 має режими 180° і 360°, що дозволяє балансувати між дозою та кількістю проєкцій, а також функції оптимізації зображення і зменшення артефактів.
КЛКТ для імплантології: що потрібно виміряти
Перед імплантацією лікар оцінює не лише доступну висоту кістки.
Необхідно визначити:
- ширину гребеня на різних рівнях;
- нахил альвеолярного відростка;
- товщину вестибулярної та язикової пластинки;
- розташування анатомічно небезпечних зон;
- майбутню вісь імплантата;
- відстань до сусідніх коренів;
- стан верхньощелепної пазухи;
- наявність кісткових дефектів.
Таким чином КЛКТ використовується не просто для перевірки, чи поміщається імплантат, а для протетично орієнтованого планування його тривимірної позиції.
Яким має бути стоматологічний комп’ютерний томограф
При виборі КЛКТ для клініки важливо оцінювати систему за сукупністю параметрів:
- доступні поля FOV;
- мінімальний розмір вокселя;
- якість 2D і 3D;
- можливість вибору 180°/360°;
- низькодозові режими;
- програми для дітей;
- алгоритми зменшення артефактів;
- точність позиціонування пацієнта;
- можливість панорамного сканування;
- наявність цефалостату за потреби;
- програмне забезпечення для аналізу;
- сервісне обслуговування.
Для багатопрофільної клініки особливо важлива можливість змінювати FOV — від локального ендодонтичного дослідження до повного щелепно-лицевого сканування.
J.Morita Veraview X800: можливості 3D-діагностики
Лінійка Veraview X800 поєднує КЛКТ та ортопантомографію, а цефалостат може бути доданий як опція. Система підтримує сканування 180° і 360°, а мінімальний розмір вокселя становить 80 мкм.
Для Veraview X800 доступні різні поля огляду — від локального 40 × 40 мм до великого 150 × 140 мм у версії L. Загалом система пропонує 11 варіантів FOV, що дозволяє підбирати область експозиції відповідно до показань.
Veraview X800 M (R100)
Veraview X800 M орієнтований на стоматологічну діагностику з полем до R100. Такий формат покриває більшість задач імплантології, ендодонтії, пародонтології та хірургічної стоматології.
Модель доцільно розглядати клініці, якій потрібна високоточна локальна та щелепна 3D-діагностика без необхідності регулярно сканувати весь лицевий скелет.
Veraview X800 L (F150)
Veraview X800 L підтримує додаткові великі поля Ø150 × 50, Ø150 × 75 та Ø150 × 140 мм. Це розширює можливості системи для ортодонтії, щелепно-лицевої діагностики та комплексного планування.
Таким чином, різниця між конфігураціями має оцінюватися не за принципом більший FOV — кращий томограф, а відповідно до структури пацієнтопотоку та напрямів роботи клініки.
Який FOV потрібен для різних завдань
| Клінічне завдання | Доцільний FOV |
| Один зуб, ендодонтія | 40 × 40 мм |
| Зуб і прилегла анатомія | 40 × 80 мм |
| Сегмент щелепи | 80 × 40 або 80 × 50 мм |
| Кілька імплантатів | 80 × 80 мм |
| Повна зубна дуга | близько 100 × 80 мм |
| Велика щелепно-лицева зона | до 150 × 140 мм |
Конкретний розмір потрібно визначати за діагностичним завданням, а не за бажанням отримати максимально великий об’єм даних.
Коли КЛКТ справді змінює клінічне рішення
3D-дослідження має найбільшу цінність тоді, коли дозволяє відповісти на конкретне питання: де проходить нижньощелепний канал, чи є щічний дефект кістки, скільки каналів має корінь, як розташована резорбція або чи достатньо кістки для імплантації.
Саме тому якісна КЛКТ-діагностика — це поєднання правильно сформульованого показання, мінімально достатнього FOV, відповідної роздільної здатності та коректної інтерпретації отриманого об’єму.
