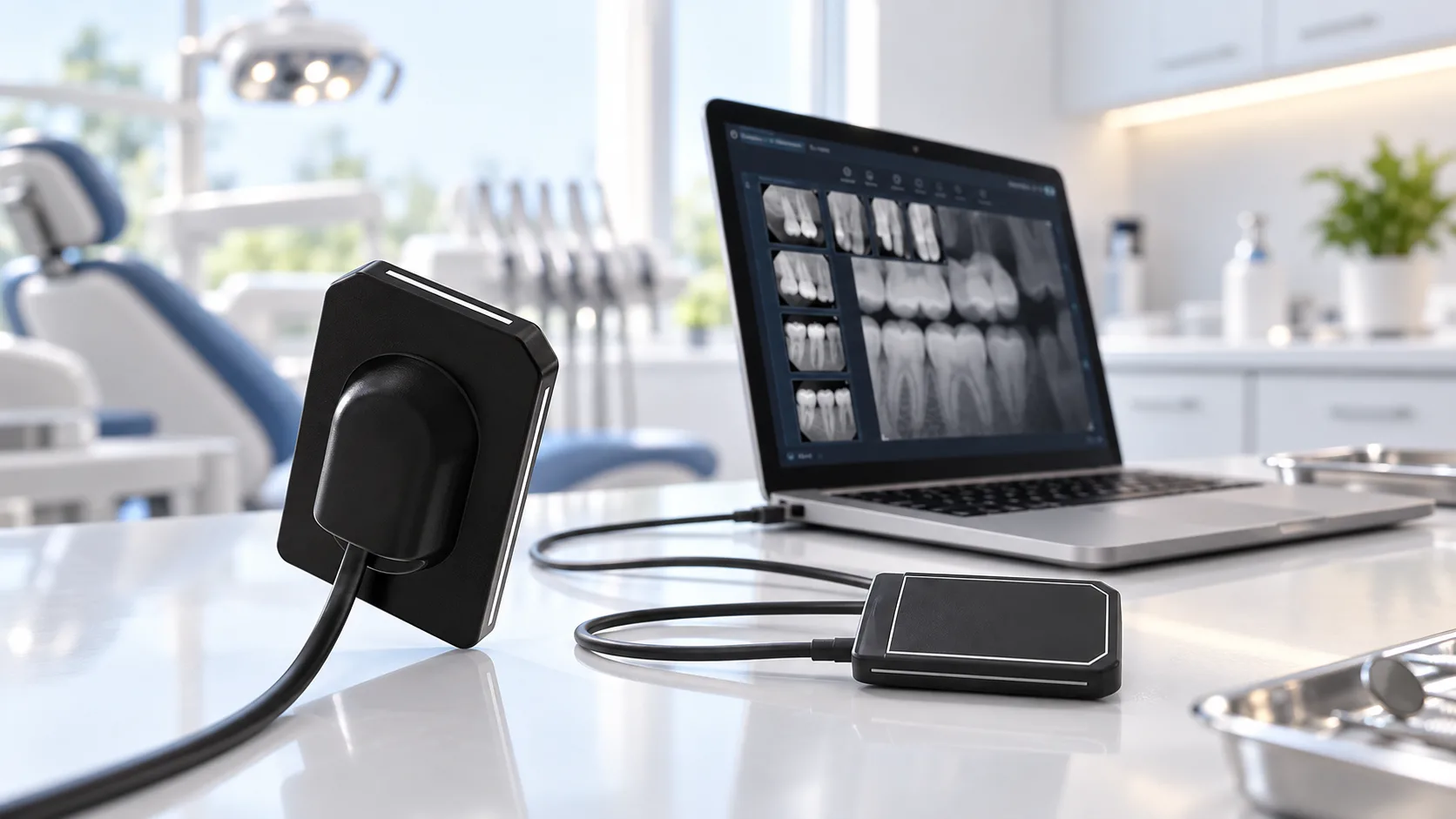

Візіограф — це цифровий інтраоральний сенсор, який замінює рентгенівську плівку під час прицільної стоматологічної діагностики. Після експозиції зображення одразу передається на комп’ютер, де його можна збільшувати, коригувати за контрастом, вимірювати та зберігати в картці пацієнта.
Для клініки перехід на цифровий рентген означає не лише швидшу роботу. Важливими перевагами є стабільність якості зображення, інтеграція з програмним забезпеченням, спрощення архівування та можливість працювати з коротшими експозиціями порівняно з традиційною плівкою.
Де використовують візіограф
Цифровий візіограф підходить для більшості щоденних прицільних досліджень:
- первинної діагностики карієсу;
- ендодонтичного лікування;
- визначення робочої довжини;
- контролю обтурації каналів;
- оцінки періапікальних тканин;
- контролю імплантатів;
- пародонтологічної діагностики;
- перевірки крайового прилягання реставрацій;
- контролю після хірургічних втручань.
Для терапевтичного й ендодонтичного кабінету це один із найбільш часто використовуваних видів рентгенологічного обладнання.
Як працює цифровий візіограф
Сенсор розташовують у ротовій порожнині аналогічно рентгенівській плівці. Після експозиції рентгенівське випромінювання перетворюється датчиком на цифровий сигнал, який передається до комп’ютера.
Система складається з:
- інтраорального сенсора;
- кабелю або модуля передачі даних;
- комп’ютера;
- програмного забезпечення;
- інтраорального рентген-апарата.
Сам візіограф не генерує рентгенівське випромінювання. Для отримання знімка він працює разом із сумісним стоматологічним рентген-апаратом.
У категорії рентгенобладнання Kvipst представлені цифрові візіографи, інтраоральні рентген-апарати та системи для 3D-діагностики.
Візіограф чи рентгенівська плівка
Головна різниця полягає у способі реєстрації та обробки зображення.
| Критерій | Плівка | Цифровий візіограф |
| Отримання результату | Після проявлення | Майже одразу |
| Хімічна обробка | Потрібна | Не потрібна |
| Корекція зображення | Неможлива | Контраст, масштаб, фільтри |
| Архівування | Фізичне | Цифрове |
| Передача лікарю | Фото або фізичний носій | Файл або база даних |
| Повторне використання | Ні | Сенсор багаторазовий |
| Робочий процес | Більше етапів | Значно швидший |
Цифрова система також зменшує ризик помилок, пов’язаних із температурою проявника, часом проявлення або якістю хімічних розчинів.
Чи справді цифровий рентген зменшує дозу
Цифрові сенсори мають високу чутливість до рентгенівського випромінювання, тому для формування діагностичного зображення зазвичай потрібна коротша експозиція, ніж для традиційної плівки.
Однак фактична доза залежить від:
- чутливості сенсора;
- напруги та струму рентгенівської трубки;
- часу експозиції;
- анатомічної ділянки;
- віку та комплекції пацієнта;
- відстані від фокуса до сенсора;
- правильності позиціонування.
Тому сам факт використання візіографа не гарантує автоматичне зниження дози. Параметри рентген-апарата потрібно адаптувати до цифрового сенсора.
Роздільна здатність сенсора
Одна з характеристик візіографа — просторова роздільна здатність, яку можуть зазначати в парах ліній на міліметр, lp/mm.
Чим вище значення, тим дрібніші структури потенційно може розрізняти система. Це важливо при:
- оцінці апікальної третини кореня;
- пошуку дрібних періапікальних змін;
- контролі ендодонтичного лікування;
- оцінці країв реставрації;
- виявленні карієсу на контактних поверхнях.
Водночас максимальна цифра в характеристиках не повинна бути єдиним критерієм вибору. Діагностична якість залежить також від шумів, контрастності, динамічного діапазону та алгоритмів обробки.
Розмір пікселя
Чим менший фізичний розмір пікселя, тим більший потенціал для відтворення дрібних деталей.
Наприклад, у цифровому візіографі SOPIX2 заявлено розмір пікселя 20 × 20 мкм і до 25 пар ліній/мм. Сенсор має активну площу близько 600 мм² та розмір 25 × 39 мм.
Однак номінальний розмір пікселя не дорівнює автоматично клінічній роздільній здатності. На результат впливають також рентгенівська трубка, рух пацієнта, позиціонування й програмна обробка.
CMOS і CCD: що важливо лікарю
У сучасних візіографах використовуються цифрові сенсорні технології, зокрема CMOS.
Для клініки практично важливі не стільки назви технологій, скільки:
- швидкість передачі зображення;
- рівень шумів;
- стабільність роботи;
- довговічність сенсора;
- сумісність із програмним забезпеченням;
- якість захисту кабелю.
SOPIX2 використовує CMOS-сенсор із волоконно-оптичним шаром та цифровою обробкою сигналу.
Динамічний діапазон і помилки експозиції
Цифрові сенсори мають ширший діапазон сприйняття експозиції порівняно з плівкою. Це означає, що невеликі відхилення параметрів не завжди роблять знімок непридатним.
Проте надмірну експозицію не слід компенсувати програмною обробкою. Якщо знімок візуально можна затемнити або освітлити на екрані, це не означає, що доза була оптимальною.
Корисною є технологія автоматичного контролю експозиції. У SOPIX2 використовується система ACE, яка аналізує сигнал сенсора і допомагає запобігати переекспонуванню зображення.
Розмір сенсора
Інтраоральні сенсори можуть мати різні розміри. Вибір залежить від анатомічної ділянки та пацієнта.
Менший сенсор:
- комфортніший для дітей;
- легше розміщується у фронтальній ділянці;
- зручніший при невеликій ротовій порожнині.
Більший сенсор:
- охоплює більшу ділянку;
- зручний для молярів;
- може зменшити кількість необхідних експозицій.
Якщо клініка працює і з дорослими, і з дітьми, доцільно оцінити доступність кількох розмірів сенсорів.
Товщина та форма датчика
Роздільна здатність може бути високою, але надто товстий або гострий сенсор буде незручним для пацієнта.
Практично важливі:
- товщина корпусу;
- закруглені кути;
- довжина кабелю;
- місце виходу кабелю;
- жорсткість проводу;
- наявність позиціонерів.
Особливо складним є розміщення сенсора при знімках верхніх молярів, нижніх третіх молярів і в пацієнтів із вираженим блювотним рефлексом.
Кабель — одна з критичних деталей
Сенсор використовується багато разів протягом дня, тому кабель постійно згинається та переміщується.
При виборі потрібно оцінити:
- довжину;
- гнучкість;
- захист у місці входу в корпус;
- можливість заміни;
- гарантійні умови.
Механічне пошкодження кабелю є одним із найбільш небажаних сценаріїв, оскільки сам сенсор є дорогою частиною системи.
USB-підключення та робота в кількох кабінетах
Візіограф із USB-підключенням легко інтегрувати у стандартну робочу станцію.
SOPIX2 підключається до персонального комп’ютера через USB і підтримує стандарт TWAIN, що дозволяє інтегрувати сенсор із сумісними стоматологічними програмами.
Для клініки це важливо, якщо:
- використовуються різні програми ведення пацієнтів;
- знімки потрібно передавати між кабінетами;
- планується оновлення програмного забезпечення;
- обладнання інтегрується в існуючу цифрову інфраструктуру.
Програмне забезпечення
Якість візіографа визначає не тільки сенсор. Лікар працює із зображенням через програмне забезпечення.
Корисні функції:
- регулювання контрасту;
- збільшення;
- інверсія;
- вимірювання відстаней;
- фільтри для ендодонтії;
- порівняння знімків;
- ведення бази пацієнтів;
- експорт;
- резервне копіювання.
Для SOPIX2 передбачено програмне забезпечення для отримання, обробки та збереження рентгенівських зображень.
Перед купівлею варто перевірити не тільки список функцій, а й те, наскільки швидко асистент або лікар може виконати стандартний знімок без зайвих дій.
Сумісність із рентген-апаратом
Цифровий сенсор можна використовувати з інтраоральними рентген-апаратами, якщо характеристики обладнання сумісні.
Наприклад, SOPIX2 заявлений як сумісний із поширеними AC- і DC-рентгенівськими системами.
У каталозі Kvipst також представлений X-MIND DC із регулюванням напруги 60/70 кВ, струму 4–8 мА та часу експозиції від 0,02 до 3,2 секунди; виробник вказує його сумісність із різними типами візіографів.
Для цифрової діагностики особливо зручний високочастотний DC-генератор, оскільки він забезпечує стабільні параметри випромінювання та точний контроль коротких експозицій.
Візіограф в ендодонтії
Ендодонтія є одним із напрямів, де цифровий сенсор найбільше прискорює роботу.
Протягом одного лікування може знадобитися кілька знімків:
- діагностичний;
- контроль робочої довжини;
- перевірка майстер-штифта;
- контроль обтурації;
- післяопераційний знімок.
З цифровою системою кожне зображення доступне відразу після експозиції. Лікар може збільшити апікальну ділянку або змінити контраст без повторного проявлення плівки.
Водночас радіовізіографія залишається 2D-методом. У складній анатомії, при резорбціях, підозрі на перфорацію або додатковий канал може знадобитися КЛКТ.
Візіограф у терапевтичній стоматології
У терапії цифровий рентген застосовують для:
- діагностики контактного карієсу;
- оцінки вторинного карієсу;
- контролю глибоких реставрацій;
- оцінки періодонтальної щілини;
- контролю стану кістки.
Для діагностики апроксимального карієсу важлива не лише роздільна здатність, а й правильна геометрія знімка. Якщо промінь проходить під неправильним горизонтальним кутом, контактні поверхні накладаються одна на одну.
Позиціонери для сенсора
Використання позиціонера допомагає стандартизувати взаємне положення:
- рентгенівського конуса;
- зуба;
- сенсора.
Це особливо важливо при контрольних знімках у динаміці. Якщо геометрія експозиції змінюється, порівняти рівень кістки або періапікальний осередок значно складніше.
Позиціонери також знижують ризик обрізання потрібної ділянки та повторного опромінення.
Інфекційний контроль
Сенсор не можна автоклавувати, тому під час кожної експозиції використовують одноразовий захисний чохол.
Після зняття бар’єра корпус обробляють відповідно до інструкції виробника. Важливо не допустити потрапляння дезінфікуючого розчину в електричні з’єднання та місце входу кабелю.
Перед придбанням варто уточнити:
- рекомендовані засоби дезінфекції;
- стійкість корпусу до хімічних препаратів;
- доступність одноразових чохлів;
- сумісність із позиціонерами.
Що врахувати перед переходом із плівки
Для переходу на цифровий рентген клініці потрібно оцінити не тільки вартість сенсора.
Необхідні:
- Сумісний рентген-апарат.
- Комп’ютер у робочій зоні.
- Програмне забезпечення.
- Система резервного копіювання.
- Позиціонери.
- Захисні чохли.
- Протокол дезінфекції.
- Навчання персоналу.
- Налаштування параметрів експозиції.
Якщо інтраоральний рентген уже встановлений, у багатьох випадках перехід на цифровий сенсор не потребує повного переоснащення кабінету.
Що перевірити при виборі візіографа
Перед закупівлею варто порівняти:
- фактичну роздільну здатність;
- розмір пікселя;
- активну площу сенсора;
- доступні розміри;
- товщину й ергономіку корпусу;
- захист кабелю;
- USB або інший тип підключення;
- TWAIN-сумісність;
- програмне забезпечення;
- алгоритми контролю експозиції;
- гарантію;
- доступність сервісу.
Не варто обирати сенсор лише за максимальною кількістю мегапікселів. Для щоденної роботи однаково важливі ергономіка, стабільність програмного забезпечення й можливість швидко отримати повторюваний діагностичний знімок.
SOPIX2 як система для цифровізації рентген-кабінету
У каталозі Kvipst представлений цифровий рентгенівський візіограф SOPIX2. Модель комплектується сенсором розміру №1 з активною площею близько 600 мм², має піксель 20 × 20 мкм і заявлену роздільну здатність до 25 пар ліній/мм.
Система підтримує USB-підключення, TWAIN та технологію автоматичного контролю експозиції. Це дозволяє інтегрувати її з наявним інтраоральним рентгеном та цифровим робочим процесом клініки.
Коли перехід на цифровий рентген виправданий
Для клініки з регулярною терапевтичною, ендодонтичною або хірургічною діагностикою візіограф скорочує час між експозицією та клінічним рішенням. Не потрібно проявляти плівку, зберігати фізичний архів або повторно оцифровувати знімок для передачі іншому лікарю.
Найбільшу практичну цінність дає не окремий сенсор, а повна система: стабільний рентген-апарат, якісний візіограф, правильне позиціонування, оптимізовані параметри експозиції та зручне програмне забезпечення.
Саме така конфігурація дозволяє перейти на цифровий рентген без втрати діагностичної якості та зробити прицільну рентгенографію швидшою для лікаря й комфортнішою для пацієнта.
